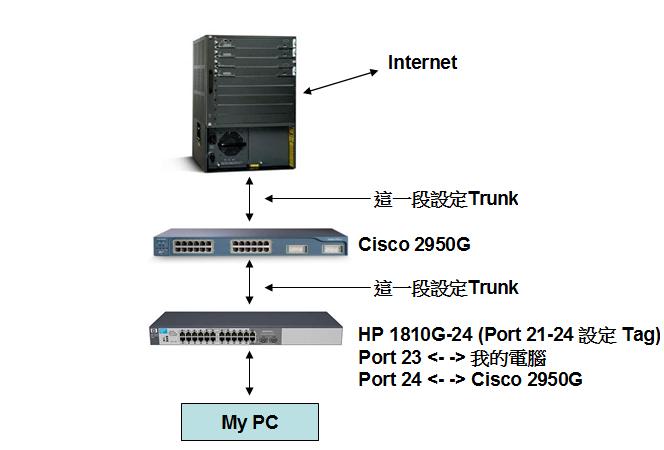

先把架構圖放上來，今天的研究是沿續昨天的 VLAN 應用 :p

原本我在 HP 1810G-24 已經切好了 6 個 VLAN，Port 23-24 為 Trunk Port，設定帶 6 個 VLAN Tag

自己的筆電就視情況設定 IP 及接到所需 VLAN 的 Port 就可以用不同網段的 IP 了

不過實際上，我們可以在網卡上直接設定 VLAN ID，而所接的 Port 只要設定為 Trunk Mode，也就是所需 VLAN 的 Tag，這樣就可以不用拔線又可以使用不同網段的 IP

我的作業系統是 Windows Vista，安裝的網卡是 Realtek 8168，若原本的網卡不支援 VLAN 的設定，請先更新網卡的 Driver

請到 Realtek 下載相關驅動 以及等會要用到的程式 Windows Diagnostic Program

驅動可以從我的電腦 -> 右鍵 -> 管理 -> 電腦管理 -> 系統工具 -> 裝置管理員 -> 網路介面卡，找到網卡後按右鍵「更新驅動程式軟體」即可

另外也請安裝 Windows Diagnostic Program，安裝好之後應該會出現在右下方，啟動它點選你的網卡後

點選「虛擬區域網路」，按右邊的增加直接填入你的 VLAN ID 後，稍等一會兒後就會多出一張虛擬網卡了

最後只要填入該 VLAN 內可用的 IP 後就可以使用囉！

參考資料

不自量力的 Weithenn - Windows 7-Realtek 網卡支援 VLAN Tag
