本篇在說明如何連接 iSCSI ,請先自行在 NAS 上面切出一塊 LUN,這邊不多說明

另外因為我的 ESXi Server 有二張網卡,一開始裝好 ESXi 時只會認得一張 vmnic0,另一張 vmnic1 我們要自己加上去

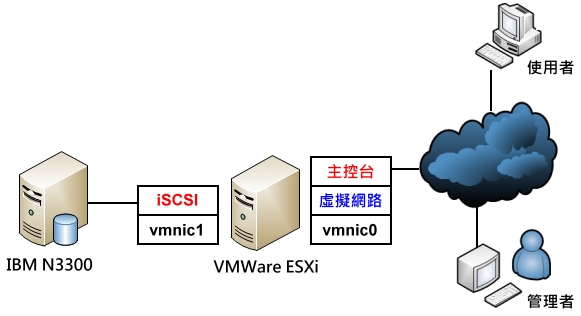

vmnic0 是對外服務,走實體 IP 出去;而vmnic1 是對內去連我的 NAS Server,走 private IP 192.168.0.0/24

因此本篇教學在說明如何新增 iSCSI 以及第二張網卡,讓 ESXi 可以認得 ... 另外也會示範一台 VM 如何去用到第二張網卡 vmnic1

【新增第二張網卡】

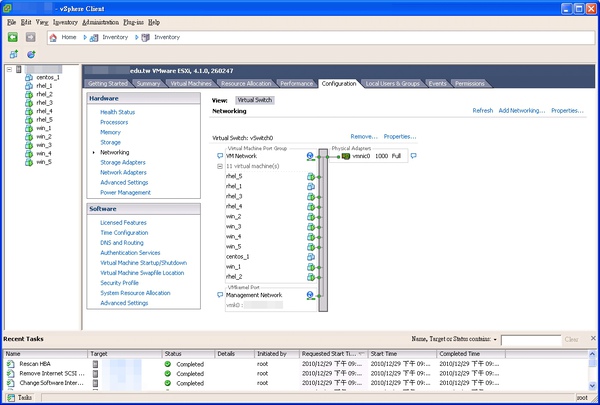

首先我們要先確認網卡使用的情況,連入 ESXi 主控台後,點選 Configuration -> Networking 可以看到下圖,目前只有使用一張

要新增網卡請先點選右上方的 Add Networking,因為它要負責跟我的 NAS Server 溝通,所以也要給它一個 Private IP,192.168.0.48

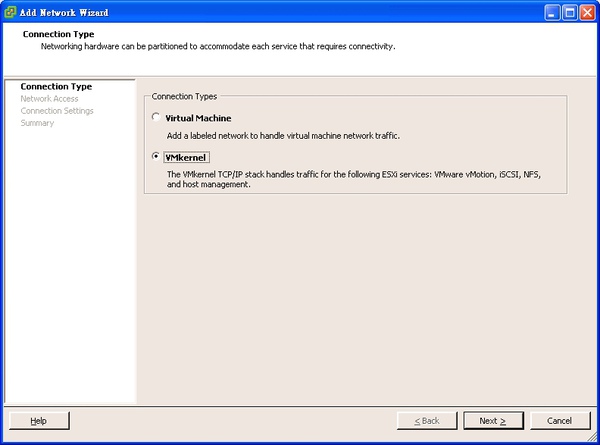

點選 Add Networking 後會出現下列的視窗,請先選擇 VMKernel

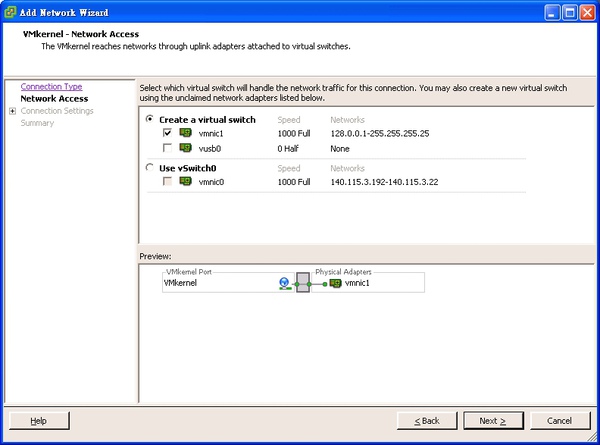

接著選取要新增的 vmnic1 ,打勾後按 Next

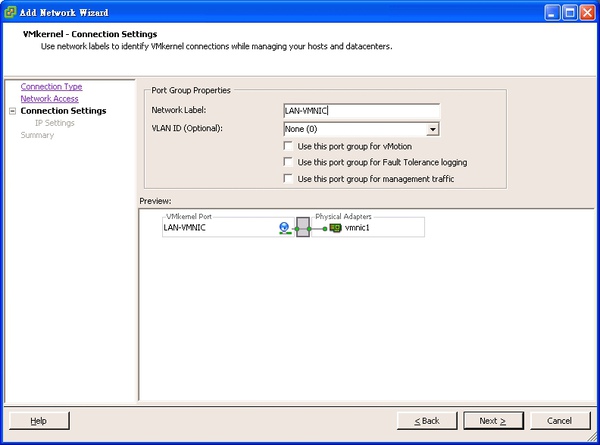

接下來在 Network Label 給一個名稱,我取 LAN-VMNIC,表示這張是專門用在 LAN 的,下面三個選項我們還沒用到,先都不要勾

至於下面三個選項代表什麼意思,可以參考「全球最強 VMware vSphere 4 企業環境建構」這本書的說明,我覺得這本書寫的很棒,真的

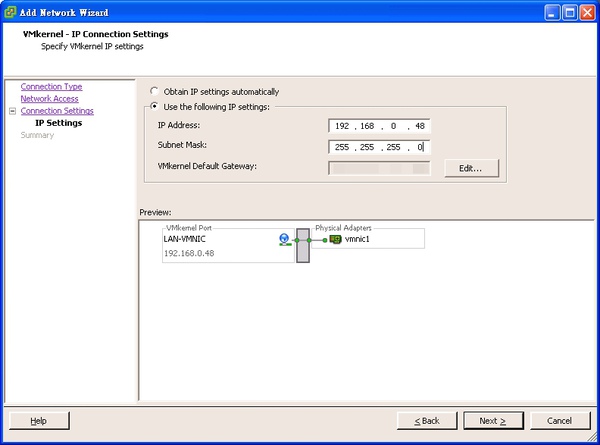

幫這張介面設定一個 IP,再按 Next,下一張再按 Finish 就可以了

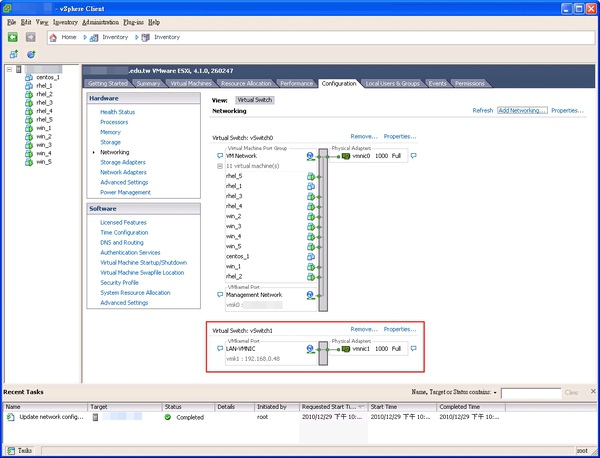

回到 Networking 我們可以看到剛才新增的 vmnic1 已經出來了

接下來我要新增一個 Virtual Machine Port Group 讓我的虛擬機器未來可以用到這一張網卡

未來我的 NAS Server 若有提供 NFS 的話,就可以讓我的虛擬機使用 vSwitch1 去連接 NAS Server

一樣從右上角的 Add Networking 點進去,這次要選擇 Virtual Machine

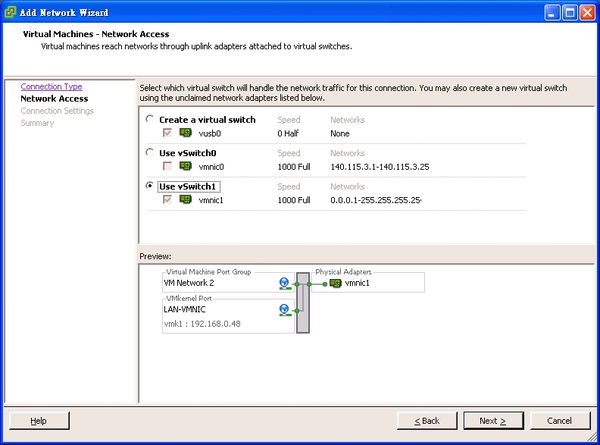

選取我們對應的網卡後,再按 Next

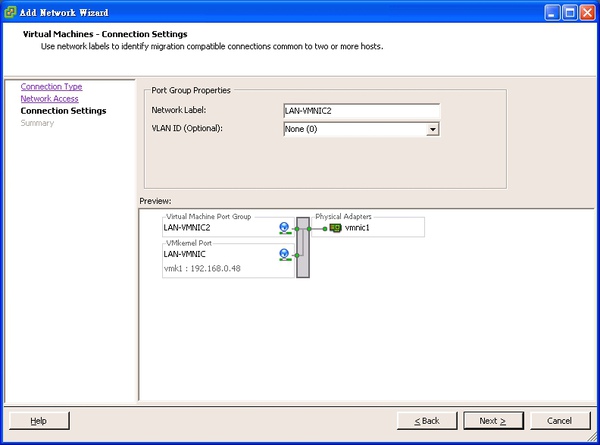

Network Label 我取 LAN-VMNIC2,接下來按 Next ,再按 Finish 就 OK 了

【新增 iSCSI 裝置】

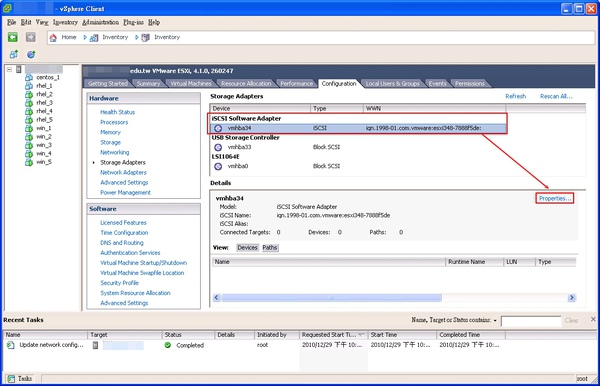

接下來新增 iSCSI 裝置,從 Configuration -> Storage Adapters -> 點選 iSCSI Software Adapter -> Properties

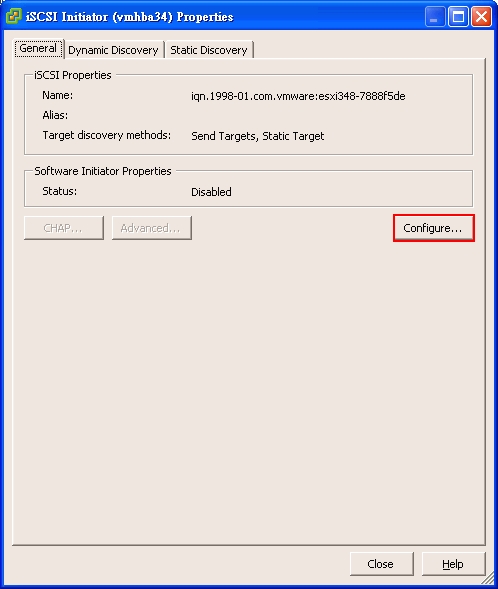

點選 Configure

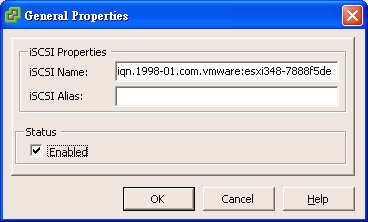

啟用它,把 Enabled 打勾後按 OK 即可

接下來點選 Dynamic Discovery ,按 Add後,把提供 iSCSI 的 NAS Server IP 打進去

如果 iSCSI 有啟用 CHAP 驗證,可以在下面的 CHAP 輸入帳號跟密碼,按下 OK 後再按下 Close

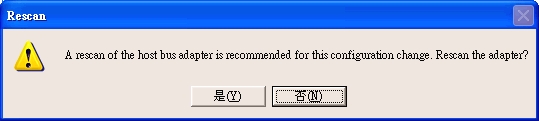

這時應該會跳出警示訊息要求 scan,按下是即可

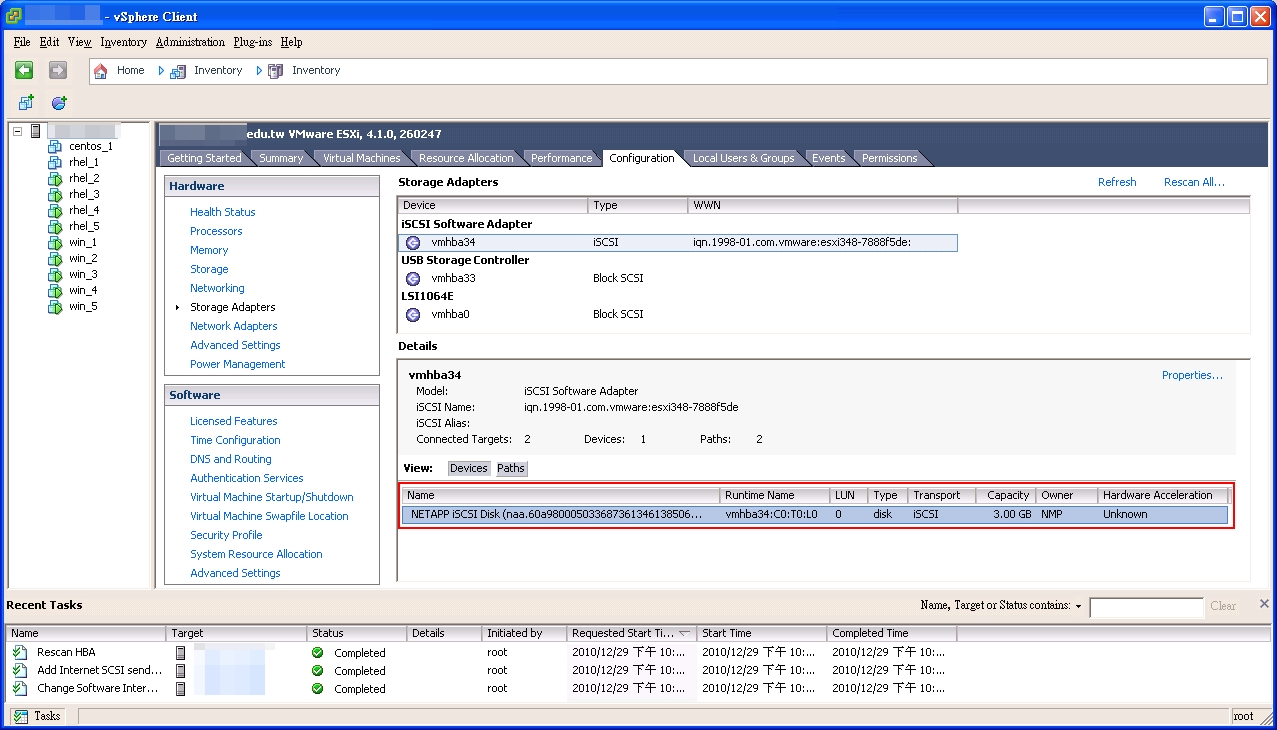

這時應該可以看到 iSCSI 已經被認出來了

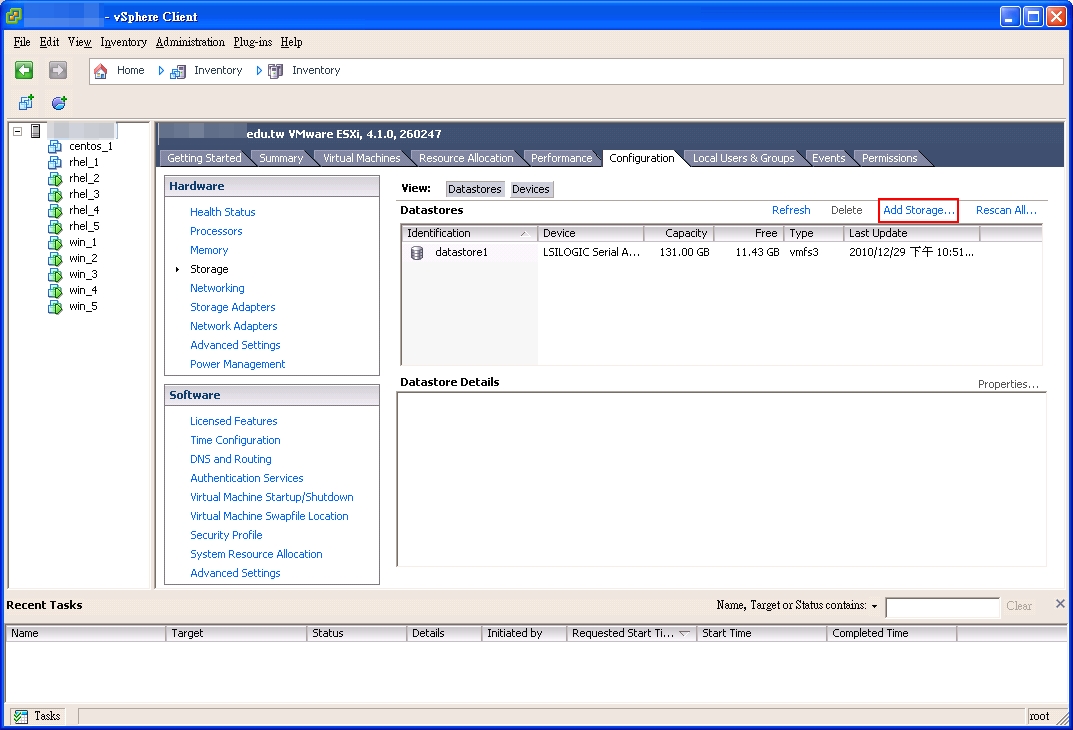

接下來把認出來的空間加進 Storage,Configure -> Storage -> 右上的 Add Storage

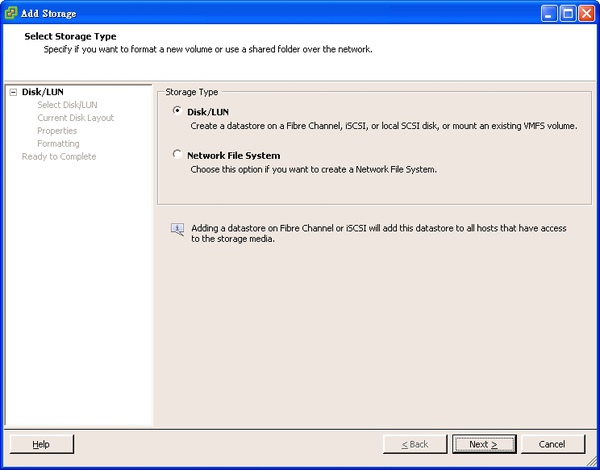

Storage Type 就選第 1 個 Disk / LUN

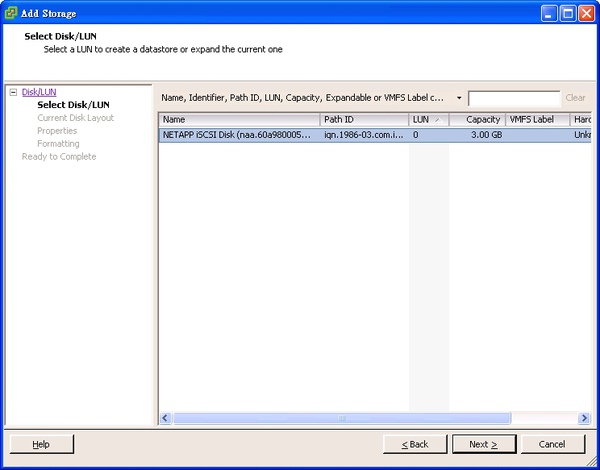

選擇我們剛才加入的 LUN

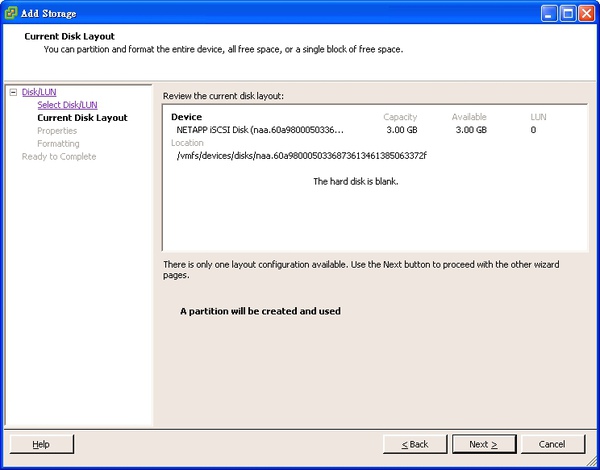

按 Next 即可

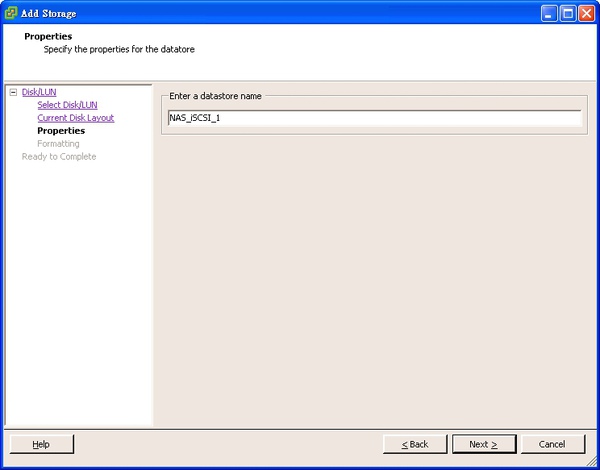

給它一個名稱

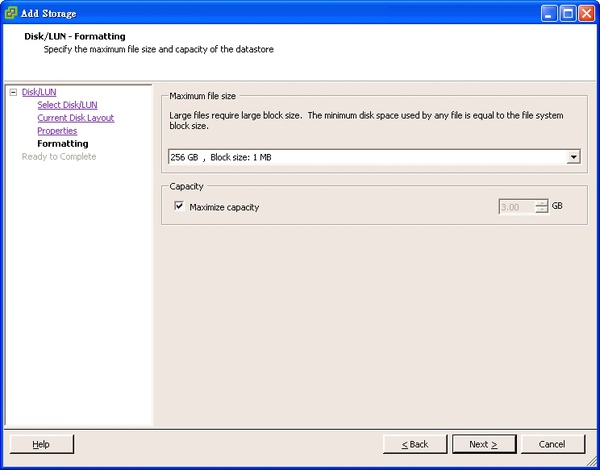

這邊請選適合自己給的空間,我只有設定 3G 所以選第 1 個

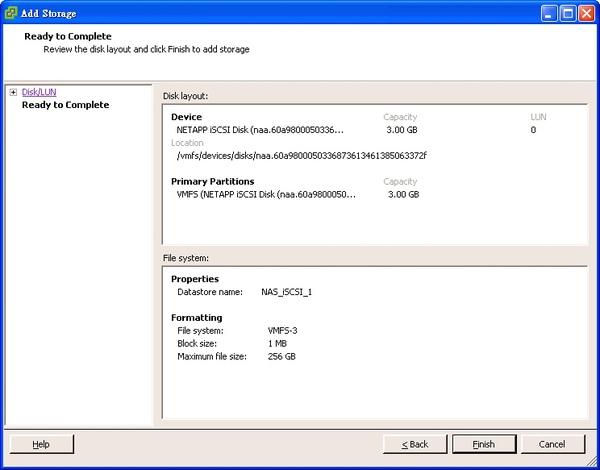

最後按下 Finish 即可

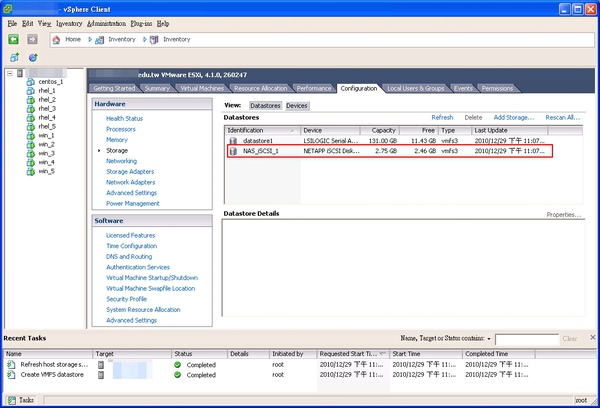

回到剛才 Storage 後,就可以看到我們新切出來的 LUN 已經加進來了喔!

【在虛擬機上新增第二張網卡】

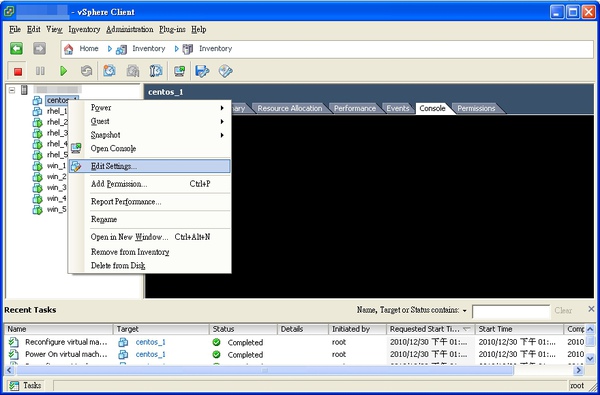

首先先把虛擬機給關機,在上面按右鍵選 Edit Settings

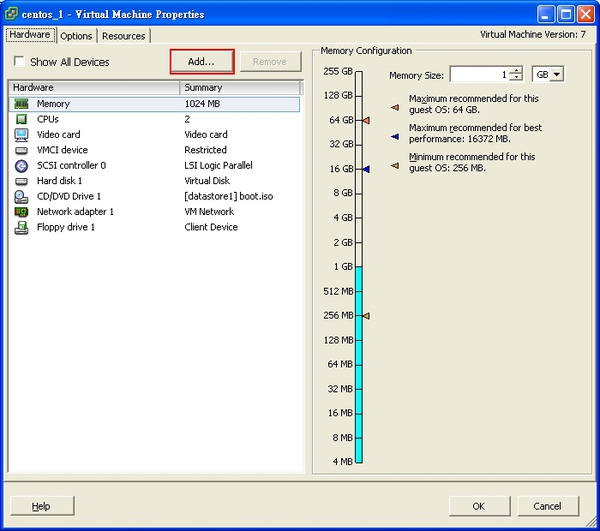

按下 Add

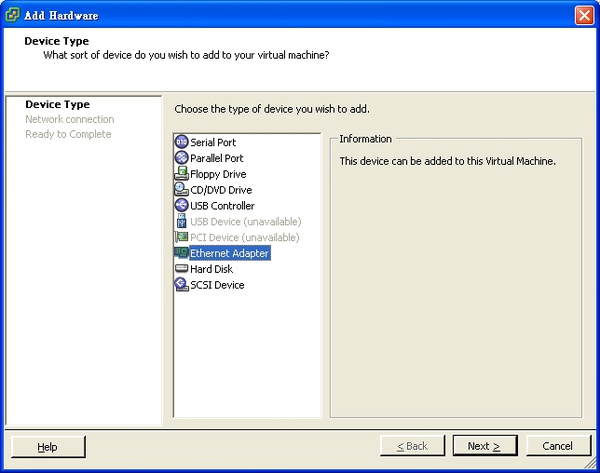

選擇網路卡

Network Label 請選新增的第二張網卡,讓它可以跟 NAS 溝通

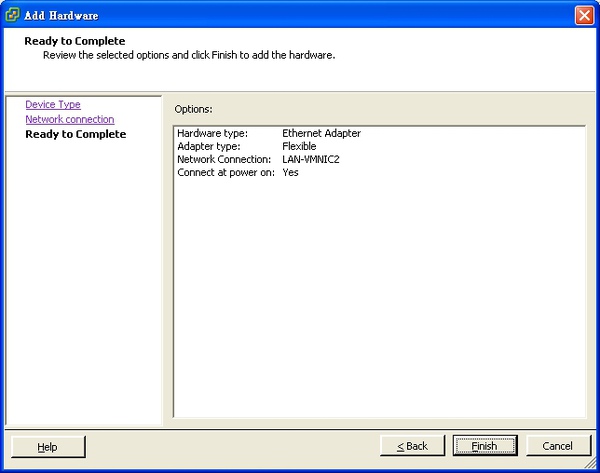

最後按下 Finish 即可
